Infraplan System med enkel/dubbel barriär

Enkelt/dubbelt barriärsystem - Minerad tunnel

Single Barrier System är avsett för hydrostatiska vattentrycksförhållanden, inklusive fack och injektionsmöjligheter. Double Barrier System är också konstruerat för att motstå hydrostatiskt vattentryck och kombinerar ett test- och injektionssystem.

Systemet består av två tunnelmembranlager:

Det första lagret är huvudmembranet, högst 4 mm tjockt.
Det andra lagret, ett 2 mm tjockt membran, placeras ovanpå det första lagret.
För att uppnå vakuum mellan de två lagren levereras det andra membranet med en präglad yta i kontakt med det första lagret.

Exempel på tillämpning:

Vägtunnlar
Järnvägstunnlar
Axlar
Tryckgallerier

arrow_downward

Systembeskrivning:

Protan Disc
Protan Protect (skyddsfolie)
Protan Waterbar
Protan Inject (Injektionsslang)
Betong på plats
Protan InfraPlan tunnelmembran
Protan Geo (geotextil)
Sprutbetong

Protan rekommenderar att InfraPlan P32+ för Single Barrier System används för hydrostatiskt tryck. För dubbla barriärsystem rekommenderar Protan att InfraPlan P32+ används i det första lagret och en präglad InfraPlan P20 i det andra lagret.

Protan InfraPlan P32+

Protan InfraPlan P32+ är ett 3,2mm tjockt homogent, flexibelt vattentätande membran av mjuk PVC. Denna produkt är svart med ett ljust signallager.

Protan InfraPlan P20

Protan InfraPlan P20 är ett 2mm tjockt homogent, flexibelt vattentätande membran av mjuk PVC. Denna produkt är svart med ett ljust signallager.

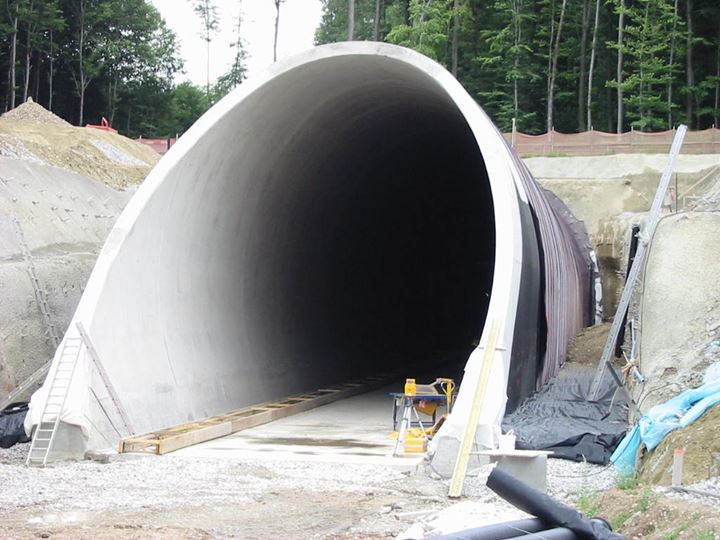

Protan InfraPlan Vattenskyddssystem

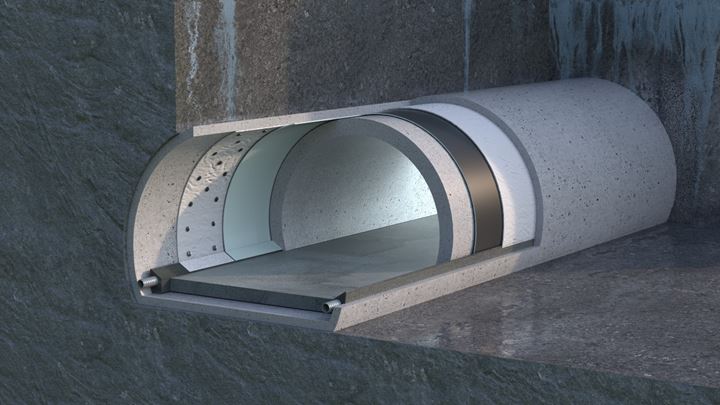

Paraplydränerings-system - Minerad Tunnel
